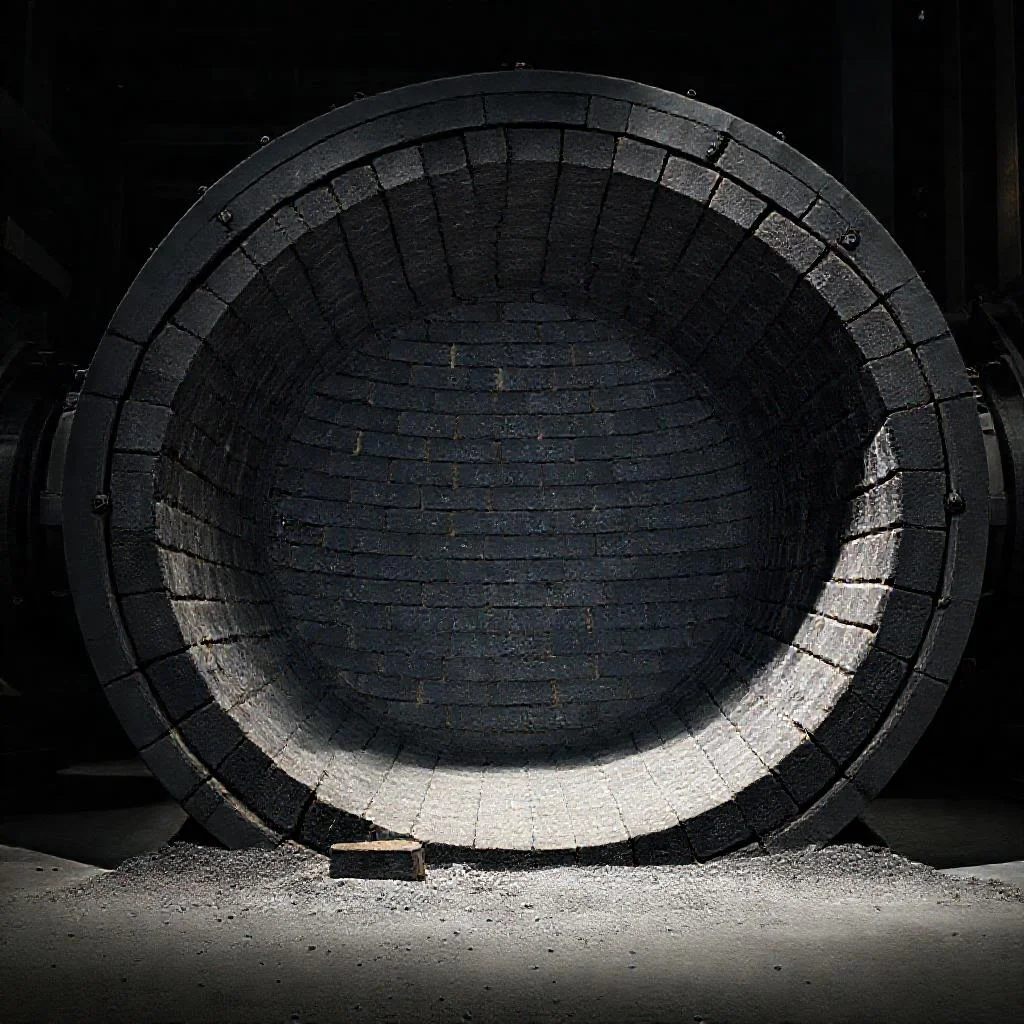

Футеровка кислородного конвертера: почему магнезит — это не просто кирпич
Кислородный конвертер — это не просто агрегат, это сердце сталеплавильного цеха, где каждые 40 минут рождается новая плавка. Но внутри этого стального гиганта бушует настоящий ад: температура шлака достигает 1600–1700°C, а расплавленный металл агрессивно атакует стенки. Именно здесь, в точке соприкосновения экстремальной химии и физики, решается вопрос экономики всего производства. Магнезитовые огнеупоры — единственный класс материалов, который способен выдержать этот натиск, но работают они только при условии грамотной футеровки и проектирования.
Секрет долговечности кроется не в толщине кладки, а в её интеллектуальной архитектуре. Периклаз (MgO) — основа магнезитового кирпича — химически инертен к основным шлакам, но крайне чувствителен к перепадам температур. Поэтому футеровка конвертера — это всегда компромисс между теплопроводностью, термостойкостью и устойчивостью к эрозии. Именно правильный подбор марок кирпича и схемы их укладки позволяет добиться кампании в 5000–8000 плавок, превращая огнеупоры из статьи расхода в инструмент управления себестоимостью стали.
Зональный принцип кладки: база данных для каждой зоны износа
Ошибка думать, что шихта, загружаемая в конвертер, ведёт себя одинаково по всему периметру футеровки. Физика процесса диктует жёсткую дифференциацию: днище принимает на себя удар металлической струи, шлаковый пояс постоянно омывается окислами железа, а горловина страдает от циклического нагрева при завалке лома. Поэтому профессиональная футеровка никогда не бывает монолитной — она собирается как конструктор из кирпичей разных марок и геометрии.
Для зоны шлакового пояса используются кирпичи с повышенным содержанием углерода (до 14–18%) и добавками антиоксидантов, например, металлического алюминия. Эти компоненты создают защитную сетку, которая препятствует проникновению шлака вглубь. В то же время днище и цапфы требуют плотных низкопористых изделий с минимальной реакционной способностью. Только зональный подход, подкреплённый расчётом теплового баланса, позволяет избежать локальных «прогаров» и неравномерного износа, который сводит на нет все усилия по модернизации производства.
Технология монтажа: меньше воздуха — дольше жизнь
Качество кирпича определяет 50% успеха, но оставшиеся половина — это руки монтажников и плотность прилегания. Воздушная прослойка в 1 мм снижает прочность кладки на теплопередачу на 30%, а при контакте с жидким металлом становится каналом для инфильтрации. Именно поэтому современная технология подразумевает использование набивных масс для зазоров и строгий контроль геометрии каждого кирпича перед укладкой. Расклиновка и подгонка здесь неприемлемы — только заводская точность размеров с допуском менее 0,5 мм.
Особое внимание уделяется температурному режиму сушки и разогрева футеровки. Быстрый нагрев вызывает термический удар, который приводит к микротрещинам — невидимым убийцам периклазовых изделий. Профессиональные регламенты предписывают плавный набор температуры со скоростью 30-50°C в час в течение первых суток. Этот процесс нельзя ускорить в погоне за производительностью, так как именно в этот момент формируется «сварной шов» между кирпичами и создаётся монолитная структура, способная выдерживать динамические нагрузки плавки.
Ключевые эксплуатационные режимы, которые отнимают ресурс
Даже идеальная футеровка деградирует быстрее, если нарушать технологию ведения плавки. Главные враги магнезита — это перегрев металла выше 1700°C, неоправданно долгая выдержка шлака в конвертере и химический состав флюсов. Например, избыток кремнезёма в шихте вступает в реакцию с периклазом, образуя легкоплавкие силикаты, которые буквально «съедают» кирпич с поверхности. Контроль основности шлака (CaO/SiO₂) — это не просто лабораторная формальность, а прямой инструмент продления кампании футеровки.
- Мониторинг тепловых потерь через кожух — ранняя диагностика утоньшения кладки.
- Оптимизация высоты и траектории кислородной фурмы для снижения эрозии днища.
- Использование магнезиальных добавок (доломит, магнезит) для «залечивания» локальных повреждений шлаковым гарнисажем.
- Ведение журнала температурных профилей для прогнозирования остаточного ресурса зон.
Практика показывает, что именно несоблюдение температурных коридоров и пренебрежение химией шлака приводят к преждевременному выходу огнеупоров из строя. Сталевар, который видит только ковш и металл, но не видит взаимодействия шлака с магнезитом, обрекает предприятие на внеплановые простои и удорожание ремонтов в 2–3 раза.
«Футеровка конвертера — это не стена, а живой организм. Она дышит, принимает на себя удар и умирает. Задача инженера — не заменить её раньше времени, а услышать её последний вздох именно в тот момент, когда плавка уже завершена». — Из практики главного специалиста по огнеупорам ЕВРАЗ ЗСМК.
Современные решения: как углерод и нано-добавки меняют правила игры
Эволюция магнезитовых кирпичей не остановилась на простом периклазе. Сегодняшние технологии предлагают керамически связанные материалы с добавлением микронизированного графита и нано-частиц алюминия, которые при высоких температурах образуют карбидную связку. Такая структура придаёт кирпичу уникальную эластичность и способность к самозалечиванию микротрещин. В результате, термостойкость изделия увеличивается в 1,5-2 раза по сравнению с классическими безобжиговыми аналогами.
Не менее важным является внедрение цифрового моделирования износа. Современные программы позволяют рассчитать карту тепловых полей конвертера и спрогнозировать зоны критического утоньшения за 50–100 плавок до аварийной ситуации. Это позволяет заранее подготовить участок ремонта, заказать кирпичи нужной конфигурации и провести торкретирование в строго определённых местах. Такой подход превращает футеровку из пассивной защиты в управляемый актив, экономия от применения которого достигает 150–200 млн рублей в год на одном агрегате.
Сравнительный анализ зон футеровки кислородного конвертера магнезитовыми огнеупорами
| Параметр/Зона | Днище | Цапфы | Шлаковый пояс | Горловина |
|---|---|---|---|---|
| Характер износа | Удар металлической струи, эрозия | Интенсивный износ, циклические нагрузки | Омывание окислами железа, химическая атака | Циклический нагрев при завалке лома |
| Требуемые свойства кирпича | Плотный, низкопористый, минимальная реакционная способность | Высокая термостойкость, устойчивость к эрозии | Повышенное содержание углерода (14–18%), добавки антиоксидантов | Термостойкость, устойчивость к перепадам температур |
| Ключевые добавки | Периклаз (MgO), низкая пористость | Периклаз, оптимизированная микроструктура | Металлический алюминий, графит (до 14–18%) | Магнезит, термостойкие связки |
| Реакция на шлак | Инертность к основным шлакам | Сопротивление проникновению шлака | Защитная сетка из карбидов, препятствие инфильтрации | Устойчивость к циклическому окислению |
| Температурный режим | До 1700°C (контакт с металлом) | 1600–1700°C | 1600–1700°C (шлак) | Циклические нагрев/охлаждение при завалке |
| Критический параметр | Плотность кладки, допуск размеров <0,5 мм | Толщина футеровки, равномерность износа | Содержание углерода (14–18%) и антиоксидантов | Термостойкость, устойчивость к растрескиванию |
Рекомендуемые параметры эксплуатации и контроля
| Параметр | Значение / Норматив | Влияние на футеровку |
|---|---|---|
| Температура металла | 1600–1700°C (не выше 1700°C) | Перегрев выше 1700°C ускоряет деградацию магнезита |
| Скорость разогрева футеровки | 30–50°C/час в первые сутки | Быстрый нагрев вызывает термический удар и микротрещины |
| Основность шлака (CaO/SiO₂) | Контроль обязателен | Избыток кремнезема образует легкоплавкие силикаты, разрушающие кирпич |
| Воздушная прослойка в кладке | Не более 1 мм | Каждый 1 мм снижает прочность на теплопередачу на 30% |
| Допуск геометрии кирпича | Менее 0,5 мм | Отклонения требуют подгонки, что нарушает монолитность |
| Кампания футеровки | 5000–8000 плавок | Достигается при зональной кладке и соблюдении режимов |
Современные материалы и их преимущества
| Тип материала | Состав / Технология | Преимущества |
|---|---|---|
| Классический периклазовый кирпич | MgO (периклаз), безобжиговый | Химическая инертность к основным шлакам |
| Углеродсодержащий магнезит | MgO + графит (14–18%) + антиоксиданты (Al) | Образует карбидную связку, самозалечивание микротрещин |
| Керамически связанный кирпич | MgO + микронизированный графит + нано-частицы Al | Повышенная термостойкость в 1,5–2 раза |
| Набивные массы для зазоров | Магнезиальные смеси | Обеспечивают плотность прилегания, предотвращают инфильтрацию |
Ключевые эксплуатационные меры для продления кампании
| Мера | Описание | Эффект |
|---|---|---|
| Мониторинг тепловых потерь | Измерение потерь через кожух конвертера | Ранняя диагностика утоньшения кладки |
| Оптимизация кислородной фурмы | Контроль высоты и траектории фурмы | Снижение эрозии днища |
| Использование магнезиальных добавок | Доломит, магнезит для гарнисажа | Залечивание локальных повреждений шлаковым гарнисажем |
| Ведение журнала температурных профилей | Фиксация температурных данных по зонам | Прогнозирование остаточного ресурса, предотвращение аварий |
| Цифровое моделирование износа | Расчет карты тепловых полей, прогноз утоньшения за 50–100 плавок | Подготовка к ремонту, экономия 150–200 млн руб./год на агрегат |
Частые вопросы о футеровке кислородного конвертера магнезитовыми кирпичами
Почему магнезитовые кирпичи — единственный подходящий материал для футеровки конвертера?
Магнезитовые огнеупоры на основе периклаза (MgO) химически инертны к основным сталеплавильным шлакам и выдерживают экстремальные температуры 1600–1700°C. Однако они чувствительны к перепадам температур, поэтому требуют грамотной архитектуры кладки и зонального подбора марок кирпича для достижения кампании 5000–8000 плавок.
Что такое зональный принцип кладки и зачем он нужен?
Футеровка конвертера не монолитна — она собирается как конструктор из разных марок кирпича. Для шлакового пояса используют кирпичи с углеродом (14–18%) и антиоксидантами, для днища и цапф — плотные низкопористые изделия. Это позволяет избежать локальных прогаров и неравномерного износа, так как разные зоны (днище, шлаковый пояс, горловина) работают в разных условиях.
Как монтаж и сушка влияют на срок службы футеровки?
Качество монтажа определяет 50% успеха. Воздушная прослойка в 1 мм снижает прочность кладки на теплопередачу на 30%. Требуется заводская точность размеров кирпича с допуском менее 0,5 мм. Критически важен плавный разогрев со скоростью 30–50°C/час — быстрый нагрев вызывает микротрещины, которые разрушают периклазовые изделия.
Какие эксплуатационные режимы ускоряют износ футеровки?
Главные враги магнезита — перегрев металла выше 1700°C, долгая выдержка шлака и избыток кремнезема в шихте. Кремнезем реагирует с периклазом, образуя легкоплавкие силикаты. Контроль основности шлака (CaO/SiO₂) — прямой инструмент продления кампании. Также важен мониторинг тепловых потерь через кожух и оптимизация траектории кислородной фурмы.
Какие современные технологии улучшают свойства магнезитовых кирпичей?
Современные материалы содержат микронизированный графит и нано-частицы алюминия, которые образуют карбидную связку при высоких температурах. Это придает кирпичу эластичность и способность к самозалечиванию микротрещин, увеличивая термостойкость в 1,5–2 раза. Также применяется цифровое моделирование износа для прогнозирования зон критического утоньшения за 50–100 плавок.
